Tvorba diagramů, myšlenkových map a schémat online

Jednotlivé nástroje

Po části věnované spíše obecným doporučením při tvorbě schémat, diagramů či myšlenkových map přistoupíme k druhé části, která bude orientována ryze prakticky. Pokusíme se zde představit několik nástrojů, které je možné pro tuto činnost bezplatně používat. Zvláště velký důraz pak bude kladen na webové technologie, které jsou snadno dostupné každému, a není problém ani s jejich prací ve školních učebnách či na různých platformách.

Z komerčních placených aplikací offline je možné zmínit především MS Visio, které je v řadě ohledů jednou z nejlepších aplikací svého druhu. Mnoho lidí také preferuje užívání obecných nástrojů pro práci s vektorovou grafikou, což subjektivně nemůžeme doporučit. Jde sice o možné řešení, ale ve velké většině ne tak efektivní, rychlé a pohodlné. Jistě je možné se dostat do situace, kdy nebudou běžné nástroje z nějakého důvodu dostačovat. Pak je samozřejmě legitimní užít (jako poslední instance) právě vektorových editorů (Ilustrator, Inkscape atp.).

Následující výběr je značně selektivní, ale přesto věříme, může posloužit jako dobrá inspirace pro samostatnou tvorbu žáků i pedagogů.

Lucid Chart

Velice zajímavou aplikací jeLucid Chart, který je v základním provedení zdarma. Na zkoušku není nutné se ani registrovat a hned je možné si jej vyzkoušet. Bezplatně se můžete zaregistrovat a užívat Free účet, který nabízí několik omezení – je možné na tvorbě schématu spolupracovat jen s jedním dalším člověkem, je zde omezení celkové velikosti dokumentů na 25 MB (což je v případě, že nahráváte vlastní obrázky relativně málo) a na jedné stránce může být maximálně 60 objektů. Za další verze je nutné si připlatit.

Určitou zajímavostí je to, že celá aplikace je napsaná v HTML 5 a CSS 3, takže není nijak vázaná na Flash či Javu. Možnosti Lucid Chart jsou poměrně bohaté. Je možné v něm vytvářet různé síťové či vývojové diagramy a schémata, ale třeba na myšlenkové mapy není úplně vhodný. Ovládání je velice jednoduché a pracuje s metodou táhni a pusť, takže princip tvorby pochopí opravdu každý. Díky užité technologii není žádný problém s diakritikou. Přítomný je také navigátor, který umožňuje snadnou orientaci na stránce. Nechybí ani možnost jednoduše nastavovat vlastnosti všech čar, spojů, závorek a dalších objektů.

Cacoo

Cacoo je postavený na technologii Flash a pro jeho používání je třeba se zaregistrovat. Zdarma můžete exportovat diagramy pouze do png, pracovat s 25 listy a sdílet jednu složku, ke které mohou přistupovat tři uživatelé. Po registraci se před uživatelem otevře poměrně podrobné prostředí, které nabízí řadu ukázek toho, co vše je možné s Cacoo vytvořit – mapy stránek, drátových modelů, vývojové diagramy, síťové diagramy, myšlenkové mapy, UML diagramy a řadu dalších druhů diagramů.

Je tedy možné v něm pohodlně pracovat s libovolnými diagramy a všechny si je vytvořit v jednom prostředí. To má samozřejmě vliv také na to, že všechny výstupy vypadají designově podobně, což zvyšuje estetickou a typografickou úroveň práce.

Díky možnosti práce více uživatelů na jednom projektu jej můžete užít jako základ pro online brainstorming nebo vzdálenou spolupráci. Ovládání je přitom jednoduché. Uživatelé mohou diagramy online nejen upravovat, ale prohlížet i ty, které byly v minulosti vytvořeny. Odpadají tak problémy s optimalizací FTP serverů nebo jiných řešení.

Editační prostředí je poměrně přehledné a nabízí práci metodou táhni a pusť. Přítomen je pohodlný editor textu nebo řada obrázků. Oproti konkurenci zaujme tento nástroj svojí komplexností i estetickou kvalitou jednotlivých prvků. Především v bezplatné variantě tak může být velice užitečný i během školní výuky elektronické přípravy dokumentů.

yEd Graph Editor

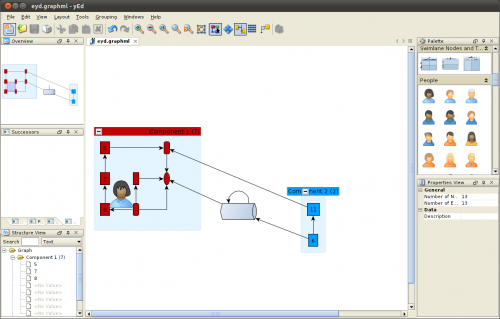

Pozoruhodný a zcela bezplatný editor je napsaný v Javě. Nevyžaduje žádnou instalaci a nese název yEd. Stačí si stáhnout soubor nebo jej spouštět online. Díky Javě je k dispozici pro všechny operační systémy a je možné jej užívat offline i online. Jde o robustní aplikaci, která zvládá práci se schématy nejrůznějšího druhu – od tvorby rodokmenů přes UML diagramy, síťové či obchodní diagramy až po schémata algoritmů, sociálních vazeb či flowcharts. Zajímavostí je podpora automatické organizace diagramu – v aplikaci nastavíte druh schématu a editor zajistí jeho optimální rozložení podle obecně známých pravidel.

Základní metodou je, stejně jako v předchozích případech, metoda táhni a pusť. Ke každému prvku je možné přiřadit řadu různých informací a parametrů – od barvy, obrázku či tvaru až třeba po popisek či URL odkaz. Mimo obyčejnou tvorbu diagramů má ale yEd ještě další možnosti – například procházení diagramu a hledání cyklů, analýza grafu, hledání potomků, práce se skupinami vztahů a mnoho dalšího. Příjemná je také možnost si nechat vygenerovat prázdné schéma na základě zvolených kritérií.

Za špatné není možné považovat ani grafické provedení výstupu. Jednotlivých prvků pro diagramy je skutečně hodně, a tak je možné zde tvořit téměř vše. Všechny značky jsou pečlivě uspořádány, takže robustnost provedení není vůbec na škodu a nijak nekomplikuje práci s aplikací.

Závěrem

Nemohli jsme projít všechny nástroje, které mají v dané kategorii co říci. Existuje velké množství aplikací, které se zaměřují jen na jednu činnost. V současné době jsou zvláště populární myšlenkové mapy. Výše uvedené aplikace jsou reprezentanty tří skupin programů – jeden je vytvořený ve Flash, druhý v Javě a třetí v HTML 5.

Z uvedených aplikací považuji pro školní praxi zřejmě nejlepší yEd – je plně zdarma, jednoduchý na ovládání a nabízí velice kvalitní zpracování a řadu pokročilých funkcí. Pokud se navíc v matematice začne mluvit o grafu jako reprezentaci dat, je možné v něm řadu věcí zajímavě ukázat. Na druhou stranu nenabízí možnost online spolupráce, což je v řadě případů dovednost, kterou je vhodné na středních školách také pěstovat.

Očekávaným výstupem je především schopnost žáků vhodným způsobem z představených aplikací si vybrat a využít ji k tvorbě vlastních dokumentů.
