Válcové zrcadlo

V různých evropských i tuzemských science-centrech se mohou žáci setkat s válcovým zrcadlem. Tato zrcadla mají přitom takové poloměry zakřivení svých odrazných ploch, že zobrazují velmi zajímavě deformované obrazy předmětů nebo osob stojících před nimi. Různé obrazy přitom vznikají v závislosti na vzdálenosti předmětu, resp. osoby od válcového zrcadla. Princip činnosti takového zrcadla je možné prozkoumat s využitím velmi jednoduchých pomůcek.

Příprava experimentu

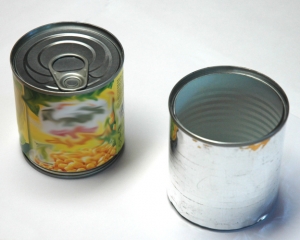

Čas nutný na přípravu experimentu je závislý na tom, kolik válcových zrcadel chceme připravit. (V případě experimentování ve školách, kde se vyučuje výtvarná výchova, pracovní činnosti a podobné předměty, mohou pomůcky vyrábět sami žáci v rámci těchto předmětů.) Máme-li k dispozici všechny pomůcky, je jedno zrcadlo připravené za zhruba pět minut. Budeme potřebovat malou plechovku (většinou se v ní prodává sterilizovaná zelenina), lesklý neprůhledný celofán (např. jedna část takového, do kterého se balí řezané květiny), nůžky a lepidlo. Je možné pochopitelně použít i jinou plechovku, ale pro malé plechovky je připraven pracovní list (soubor valcove_zrcadlo.pdf). Na plechovku nalepíme celofán lesklou stranou ven, neboť ta bude sloužit jako zrcadlící plocha. Zda necháme původní obal plechovky či ne, záleží na použitém lepidlu: některé lépe drží na papíru, který je na plechovce nalepen od výrobce, jiné lépe přímo na kovu plechovky. A tím máme pomůcku připravenou k použití (viz obr. 1, na kterém je původní plechovka i plechovka polepená celofánem).

Pomůcky k experimentu

Provedení experimentu

Je vhodné mít připravené pomůcky (polepené plechovky a pracovní listy) buď pro všechny žáky nebo alespoň do skupin. Experiment provedeme ve dvou krocích:
