Princip činnosti kondenzátoru

Cíl výuky

Pochopení funkce činnosti kondenzátoru

Úvod

Kondenzátor patří mezi důležité elektrotechnické součástky, bez kterých se neobejde činnost běžných přístrojů, které používáme v každodenním životě (mobilní telefon, televizor ap.). Kondenzátory mají nezastupitelnou roli i ve specializovaných přístrojích (defibrilátory v lékařských ordinacích). Proto by žáci měli chápat princip činnost kondenzátoru, protože tak lépe pochopí činnost výše uvedených přístrojů.

Příprava experimentu

K experimentu budeme potřebovat běžné pomůcky: kovový koš na odpadky, polystyrénovou desku (např. z vnitřního obkladu zásilek s elektrotechnikou), stolní lampu, kancelářskou svorku, kousek alobalu, zářivku, novodurovou trubku s bavlněným hadříkem nebo skleněnou tyč s kůží. Běžně se asi lépe bude shánět novodurová trubka (např. odpad po rekonstrukci vodovodního potrubí), ale při pořizování fotografií k tomuto příspěvku se lépe osvědčila skleněná trubka.

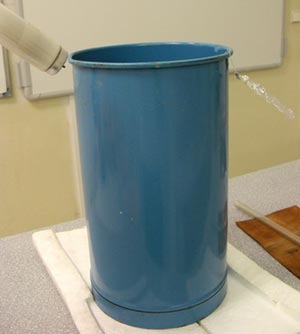

Asi půlhodiny až hodinu před plánovaným předvedením experimentu postavíme na stůl na polystyrénovou desku kovový koš na odpadky. Těsně k němu postavíme stolní lampu a rozsvítíme ji. Máme-li k dispozici různé druhy žárovek, použijeme tu s největším výkonem. Na koš svítíme lampou proto, abychom ho ohřáli na takovou teplotu, aby se na něm nesrážela vodní pára obsažená v atmosféře. Pokud by se na něm pára vysrážela, vzniklé vodní kapičky by mohly odvádět náboj, který budeme později na koš přivádět, a celý experiment tak znehodnotit. Během přípravné fáze experimentu košem několikrát otočíme kolem jeho svislé osy, aby se pokud možno prohřál rovnoměrně.

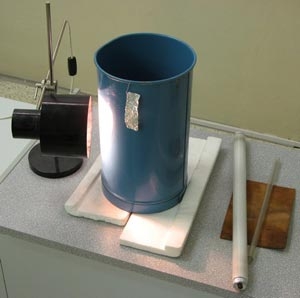

Dále si připravíme jednoduchý indikátor náboje. Kancelářskou svorku rozevřeme a ohneme tak, aby ji bylo možné jedním koncem zavěsit na kovový koš a na druhý bylo možné zavěsit pásek z alobalu (viz obr. 1). Není-li k dispozici kovový koš na odpadky, lze použít větší plechovku od potravin, od konzerv pro psy, ... Výsledný světelný efekt sice nebude tak znatelný jako s využitím koše na odpadky, ale i tak experiment svému účelu dobře poslouží.
