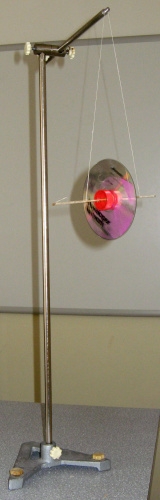

Maxwellovo kyvadlo
Zákon zachování energie, moment setrvačnosti tuhého tělesa, kmitavý pohyb - to jsou namátkou vybrané fyzikální zákony, veličiny a pojmy, které jsou důležité a které prolínají celou fyzikou. Pochopit tyto pojmy mohou žáci i s velmi jednoduchou pomůckou.
Zákon zachování energie, moment setrvačnosti tuhých těles, kmitavý pohyb… to jsou fyzikální zákony, pojmy nebo jevy, které by měl žák střední školy chápat a měl by je umět (alespoň na kvalitativní úrovni) aplikovat při vysvětlování jevů v praxi či při řešení úloh. Tyto pojmy, které prolínají celým studiem fyziky, lze přitom žákům přiblížit jednoduchou pomůckou připomínající dětskou hračku jo-jo.
Příprava pomůcky

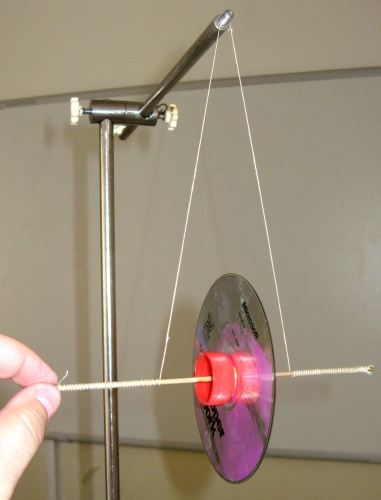

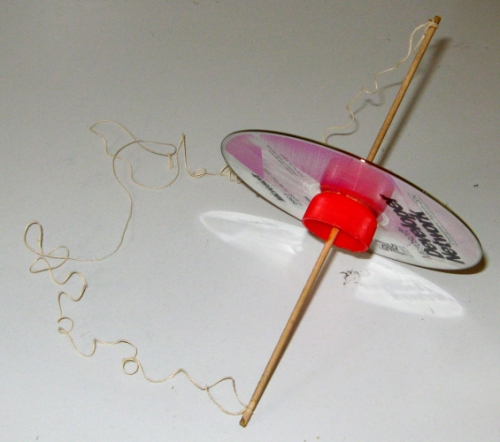

Jednoduchý model Maxwellova kyvadla můžeme vyrobit z CD, dvou víček od PET lahví (nebo korkové zátky), niti délky přibližně 1,5 m, špejle a lepidla (viz obr. 1). Mezi dvě víčka od PET lahví vlepíme CD tak, aby víčka byla přilepena symetricky kolem středového otvoru disku. Po zaschnutí lepidla uděláme do slepených víček v jejich středu otvor (pomocí vrtáku nebo nažhaveným hřebíkem) takové velikosti, aby jím bylo možné protáhnout špejli. CD na špejli vystředíme a proti vzájemnému posunu špejle a CD zajistíme lepidlem. Na konec špejle přivážeme jednotlivé konce nitě a pomůcka je připravena k použití (viz obr. 2). Pro snadnější upevnění nitě na špejli a zabránění jejímu prokluzování je vhodné udělat zářezy na obou koncích špejle. Zářezy musí být vzdálené několik milimetrů od konce špejle a musí být na špejli umístěné symetricky.

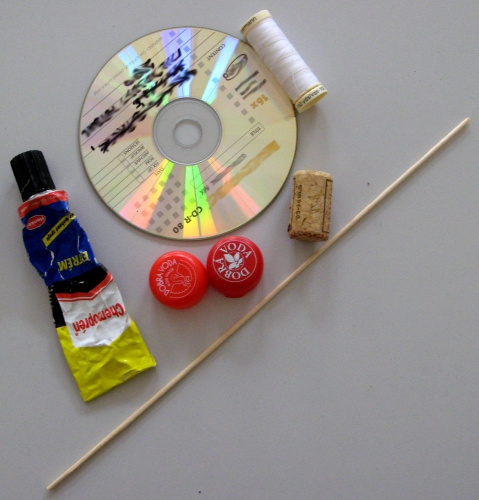

Potřebné pomůcky. Jaroslav Reichl, © 2010Místo víček od PET lahví lze do středového otvoru CD nasadit korkovou zátku a tou potom protáhnout špejli. Pokud tuto pomůcku nechceme vyrábět, můžeme použít dětskou hračku jo-jo, která má podobné vlastnosti.
Pro hlubší studium (přeměn mechanické energie, momentu setrvačnosti těles apod.) je možné místo jednoho CD použít více disků, resp. na jeden disk umísťovat různá závaží (např. dva magnety proti sobě).
