Dva reproduktorky

V první třetině devatenáctého století se začalo rozvíjet zcela nové odvětví fyziky - elektrodynamika. H. Ch. Oersted objevil existenci magnetického pole v okolí vodiče s proudem, důležité zákony v oboru elektromagnetismu formuloval A. M. Ampére, M. Faraday objevil elektromagnetickou indukci. Postupně se ukázalo, že tento zdánlivé nenápadný jev má velmi pestré a důležité technické aplikace. Patří k nim elektromotory všeho druhu, měřicí přístroje, dynamický reproduktor, vychylování v televizní obrazovce, urychlovače částic aj. V hodinách fyziky demonstrujeme uvedený jev například vychýlením měděné hrazdičky mezi póly podkovového magnetu. Oživení v hodině také spolehlivě vyvolají „levoruční" prostocviky při řešení úloh o vztahu mezi směrem proudu, orientací indukčních čar a působící síly s využitím Flemingova pravidla levé ruky.

Pro žáky je pravděpodobně nejpochopitelnější aplikací reproduktor. Setkávají se s ním prakticky každý den a objasnění jeho funkce se v podstatě opírá jen o jediný jev - působení magnetického pole na vodič s proudem. V silném magnetickém poli permanentního magnetu je v úzké mezeře umístěna kmitací cívka, spojená s papírovou membránou kuželového tvaru. Přivedeme-li do cívky proměnný proud ze zesilovače, působí na ni proměnná magnetická síla a rozkmitá ji. Spolu s cívkou se rozkmitá i membrána a stává se zdrojem zvuku. Lepší reprodukci zvuku poskytují reproduktorové soustavy. Jejich skříň obsahuje několik reproduktorů pro různé části zvukového spektra: - vysokotónový, středotónový a hlubokotónový.

Nahlédnout do útrob skutečného reproduktoru je nemožné, takže výklad jeho funkce se nese více méně v teoretickém duchu. A přitom není nijak obtížné zhotovit funkční a velmi názorný model dynamického reproduktoru. V tomto článku nabízíme dvě varianty - první model „hraje" docela slušně, konstrukce druhého je zase velmi kuriózní. Oba typy mohou bez problémů sestavit i sami žáci, materiálová a finanční náročnost je - s výjimkou feritového magnetu - prakticky nulová.

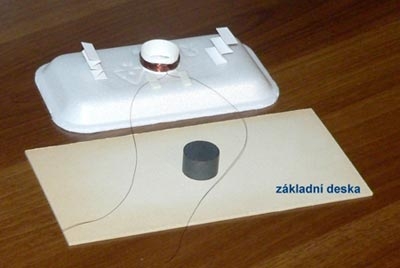

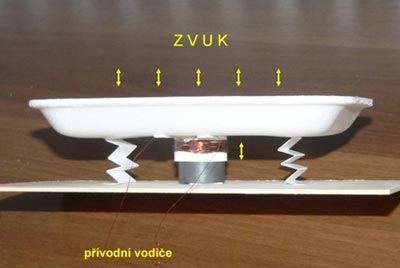

Polystyrenový reproduktor

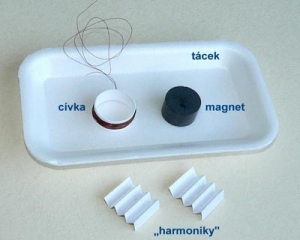

Připravte si základové prkénko nebo překližku, lehký polystyrenový tácek, proužky kladívkového papíru, tenký smaltovaný drát, válcový feritový magnet, oboustrannou samolepicí pásku, disperzní lepidlo a reproduktorový konektor.
